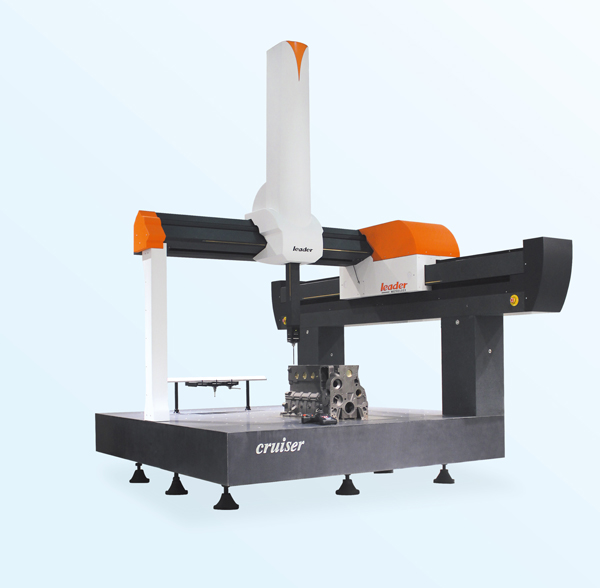

雷頓大型零部件精密檢測的解決方案-Cruiser系列

三軸導軌均采用優質花崗巖，具有相同的溫度特性，剛性及溫度穩定性更高。
先進的柔性同步齒形帶傳動，使測量機運行無噪聲，壽命長，平穩且定位精確。
三軸均采用大功率驅動器、電機及新型雙級帶減速器,確保傳動準確，迅速。
Y軸采用一體化燕尾導軌，有效消除了運動扭擺，任意位置的測量精度都能保證。
高精度高氣膜剛性的紅寶石自潔式氣浮軸承使導軌永無磨損。
良好的抗時效變形能力，使幾何精度長期保持穩定。
工作臺具有開敞的工作空間，裝夾工件及測量觀察都異常方便。
氣動系統、傳動及驅動系統、控制系統均采用世界名牌產品。

大型的高性能數控坐標測量機。通過計算機輔助設計、有限元分析、動態特性分析、全空間誤差軟件補償?shù)认冗M(jìn)手段與方法，制造出具有優良剛性與穩定性的新一代數控坐標測量機。

適合在大型產品生產現場或計量中心對各種機械零部件的尺寸和形位公差進行精密檢測，從而完成零件檢測、外形測量、逆向工程、過程控制以及質量管理等任務。

采用高架橋L型結構設計，在保證空間開敞的同時確保了測量機的穩定性和優良的驅動性能，能夠?qū)崿F(xiàn)較高的運行及測量速度，使測量機在運行中的角擺、垂直度變形達到最小化，保證了測量機的高精度。

主導軌采用槽型截面設計，空氣軸承按封閉式靜壓導軌布局，增大了氣膜剛性，提高了X向氣浮導軌的精度。

可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LASER系列激光掃描機線測頭、高精度激光掃描機點測頭實現復雜曲面高速掃描（逆向工程）等任務。

雷頓Cruiser系列三坐標測量機性能指標

環境要求：

• 標準環境溫度：18 - 22℃
• 環境溫度變化：1℃/h - 2℃/24h
• 溫度梯度：1℃/m
• 相對濕度：55% - 65%

供氣要求：

• 空氣壓力：0.4 - 0.5Mpa
• 空氣流量：150NL/min
• 過濾精度：0.3μm

電源要求：

• 電壓：220V/50Hz
• 功耗：1500V

?
