雷頓全自動三坐標Miracle系列
?

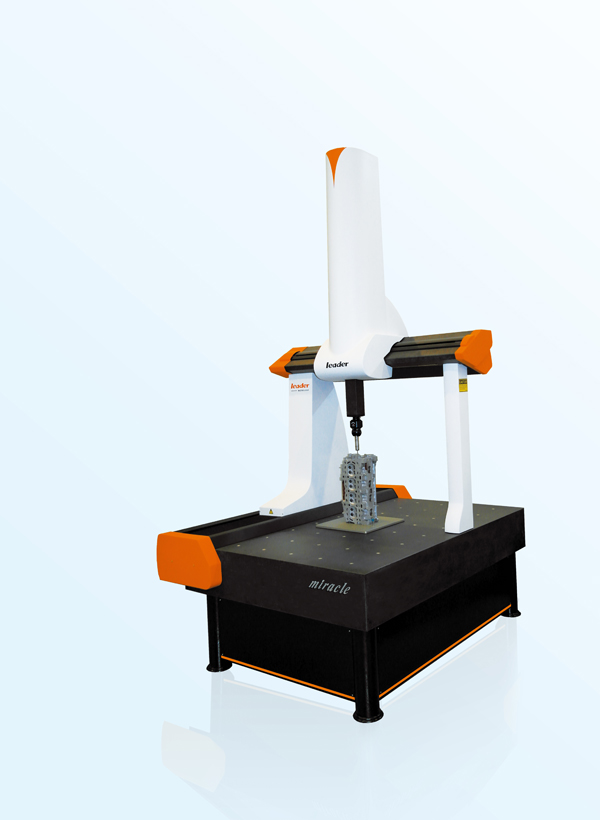

三軸導軌均采用優質花崗巖，具有相同的溫度特性，剛性及溫度穩定性更高。
先進的柔性同步齒形帶傳動，使測量機運行無噪聲，壽命長，平穩且定位精確。
三軸均采用大功率驅動器、電機及新型雙級帶減速器,確保傳動準確，迅速。
Y軸采用一體化燕尾導軌，有效消除了運動扭擺，任意位置的測量精度都能保證。
高精度高氣膜剛性的紅寶石自潔式氣浮軸承使導軌永無磨損。
良好的抗時效變形能力，使幾何精度長期保持穩定。
工作臺具有開敞的工作空間，裝夾工件及測量觀察都異常方便。
氣動系統、傳動及驅動系統、控制系統均采用世界名牌產品。

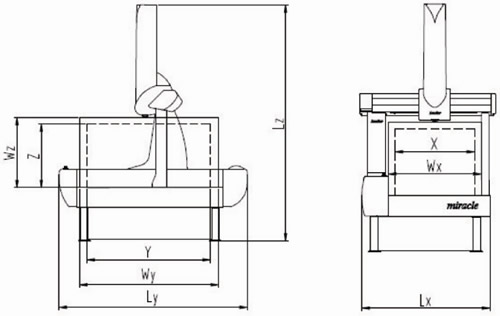

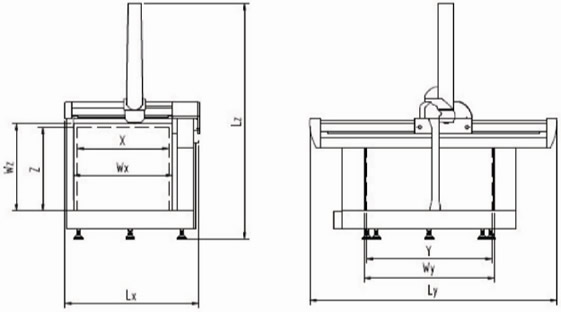

雷頓Miracle系列三坐標測量機性能指標
?
|
型號
|
行程范圍
|
精度指標 |
主機外廓尺寸
|
允許工件尺寸 |
|
X×Y×Z |
MPEE (μm)
|
MPEP (μm) |
Lx×Ly×Lz |
Wx×Wy×Wz |
|
NC564 |
500×600×400 |
2.1+3.3L/1000 |
2.2 |
1350×1475×2300 |
600×700×500 |
|
NC685 |
600×800×500 |
2.3+3.3L/1000 |
2.3 |
1450×1750×2500 |
700×900×600 |
|
NC6105 |
600×1000×500 |
2.3+3.3L/1000 |
2.3 |
1450×1950×2500 |
700×1100×600 |
|
NC787 |
700×800×700 |
2.4+3.3L/1000 |
2.4 |
1450×1850×3000 |
800×900×800 |
|
NC8107 |
800×1000×700 |
2.5+3.3L/1000 |
2.5 |
1550×2050×3000 |
900×1100×800 |
|
NC8157 |
800×1500×700 |
2.7+3.3L/1000 |
2.7 |
1550×2550×3000 |
900×1600×800 |
|
NC10128 |
1000×1200×800 |
2.9+3.3L/1000 |
2.9 |
1750×2550×3200 |
1100×1300×900 |
|
NC10158 |
1000×1500×800 |
2.9+3.3L/1000 |
2.9 |
1750×2800×3200 |
1100×1600×900 |
|
NC10208 |
1000×2000×800 |
2.9+3.3L/1000 |
2.9 |
1750×3300×3200 |
1100×2100×900 |
|
NC121510 |
1200×1500×1000 |
3.2+3.3L/1000 |
3.2 |
1950×2800×3450 |
1300×1600×1100 |
|
NC122010 |
1200×2000×1000 |
3.2+3.3L/1000 |
3.2 |
1950×3300×3450 |
1300×2100×1100 |
|
NC12XX10 |
1200× XX ×1000 |
3.2+3.3L/1000起 |
3.2起 |
1950× XX ×3450 |
1300× XX ×1100 |
環境要求：
供氣要求：
-
空氣壓力：0.4 - 0.5Mpa
-
空氣流量：150NL/min
-
過濾精度：0.3μm
電源要求：
雷頓大型自動三坐標Cruiser系列
?
三軸導軌均采用優質花崗巖，具有相同的溫度特性，剛性及溫度穩定性更高。
先進的柔性同步齒形帶傳動，使測量機運行無噪聲，壽命長，平穩且定位精確。
三軸均采用大功率驅動器、電機及新型雙級帶減速器,確保傳動準確，迅速。
Y軸采用一體化燕尾導軌，有效消除了運動扭擺，任意位置的測量精度都能保證。
高精度高氣膜剛性的紅寶石自潔式氣浮軸承使導軌永無磨損。
良好的抗時效變形能力，使幾何精度長期保持穩定。
工作臺具有開敞的工作空間，裝夾工件及測量觀察都異常方便。
氣動系統、傳動及驅動系統、控制系統均采用世界名牌產品。

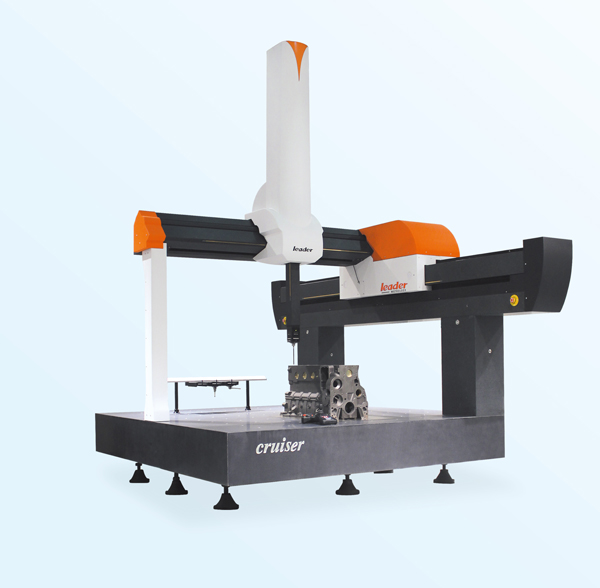

大型的高性能數控坐標測量機。通過計算機輔助設計、有限元分析、動態特性分析、全空間誤差軟件補償?shù)认冗M(jìn)手段與方法，制造出具有優良剛性與穩定性的新一代數控坐標測量機。
適合在大型產品生產現場或計量中心對各種機械零部件的尺寸和形位公差進行精密檢測，從而完成零件檢測、外形測量、逆向工程、過程控制以及質量管理等任務。
采用高架橋L型結構設計，在保證空間開敞的同時確保了測量機的穩定性和優良的驅動性能，能夠?qū)崿F(xiàn)較高的運行及測量速度，使測量機在運行中的角擺、垂直度變形達到最小化，保證了測量機的高精度。
主導軌采用槽型截面設計，空氣軸承按封閉式靜壓導軌布局，增大了氣膜剛性，提高了X向氣浮導軌的精度。
可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LASER系列激光掃描機線測頭、高精度激光掃描機點測頭實現復雜曲面高速掃描（逆向工程）等任務。
雷頓Cruiser系列三坐標測量機性能指標
|
型號
|
行程范圍
|
精度指標 |
主機外廓尺寸
|
允許工件尺寸 |
|
X×Y×Z |
MPEE (μm)
|
MPEP (μm) |
Lx×Ly×Lz |
Wx×Wy×Wz |
|
NCL151510 |
1500×2000×1000 |
3.5+3L/1000 |
3.8 |
2700×3300×3700 |
1700×1700×1200 |
|
NCL152010 |
1500×2000×1000 |
3.5+3L/1000 |
3.8 |
2700×3800×3700 |
1700×2200×1200 |
|
NCL152510 |
1500×2500×1000 |
3.5+3L/1000 |
3.8 |
2700×4300×3700 |
1700×2700×1200 |
|
NCL153010 |
1500×3000×1000 |
3.5+3L/1000 |
3.8 |
2700×4800×3700 |
1700×3200×1200 |
|
NCL153510 |
1500×3500×1000 |
3.5+3L/1000 |
3.8 |
2700×5300×3700 |
1700×3700×1200 |
|
NCL15XX10 |
1500× XX ×1000 |
3.5+3L/1000起 |
3.8起 |
2700× XX ×3700 |
1700× XX ×1200 |
|
NCL152012 |
1500×2000×1200 |
4.0+4L/1000 |
4.5 |
2700×3800×4100 |
1700×2200×1400 |
|
NCL152512 |
1500×2500×1200 |
4.0+4L/1000 |
4.5 |
2700×4300×4100 |
1700×2700×1400 |
|
NCL153012 |
1500×3000×1200 |
4.0+4L/1000 |
4.8 |
2700×4800×4100 |
1700×3200×1400 |
|
NCL153512 |
1500×3500×1200 |
4.0+4L/1000 |
4.8 |
2700×5300×4100 |
1700×3700×1400 |
|
NCL15XX12 |
1500× XX ×1200 |
4.0+4L/1000起 |
4.5起 |
2700× XX ×4100 |
1700× XX ×1400 |
|
NCL152015 |
1500×2000×1500 |
4.5+4L/1000 |
5.0 |
2700×3800×4650 |
1700×2200×1700 |
|
NCL152515 |
1500×2500×1500 |
4.5+4L/1000 |
5.0 |
2700×4300×4650 |
1700×2700×1700 |
|
NCL153015 |
1500×3000×1500 |
4.5+4L/1000 |
5.0 |
2700×4800×4650 |
1700×3200×1700 |
|
NCL153515 |
1500×3500×1500 |
4.5+4L/1000 |
5.0 |
2700×5300×4650 |
1700×3700×1700 |
|
NCL15XX15 |
1500× XX ×1500 |
4.5+4L/1000起 |
5.0起 |
2700× XX ×4650 |
1700× XX ×1700 |
|
NCL163015 |
1600×3000×1500 |
4.8+5L/1000 |
5.0 |
2800×4800×4650 |
1800×3200×1700 |
|
NCL163515 |
1600×3500×1500 |
4.8+5L/1000 |
5.0 |
2800×5300×4650 |
1800×3700×1700 |
|
NCL16XX15 |
1600× XX ×1500 |
4.8+5L/1000起 |
5.0起 |
2800× XX ×4650 |
1800× XX ×1700 |
環境要求：
-
標準環境溫度：18 - 22℃
-
環境溫度變化：1℃/h - 2℃/24h
-
溫度梯度：1℃/m
-
相對濕度：55% - 65%
供氣要求：
-
空氣壓力：0.4 - 0.5Mpa
-
空氣流量：150NL/min
-
過濾精度：0.3μm
電源要求：
雷頓超大型自動三坐標Navigator系列

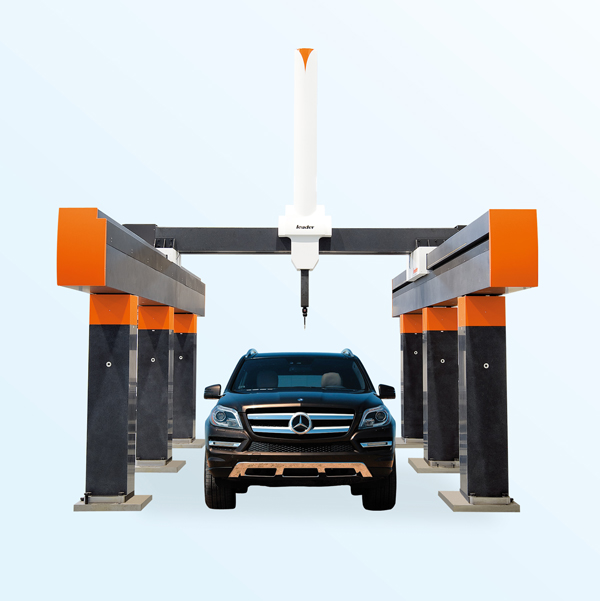

適用于超大型工件的精密測量，如汽車、航天、航空、船舶和大型模具等工業領域的測量。
具有高精度、高強度、高剛性與高穩定性特點，適合于車間環境。
具有多種安全保護裝置，操作安全性高；選配溫度自動補償系統，全空間幾何誤差補償，雙光柵雙驅動系統確保測量機以簡單的機械結構也能獲得高可靠性和高性能。
可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LS系列激光線掃描測頭、高精度激光點掃描測頭實現復雜曲面高速掃描（逆向工程）等任務。

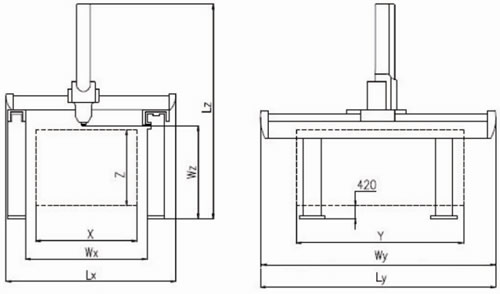

Navigator系列三坐標測量機性能指標
|
型號
|
行程范圍
|
精度指標 |
主機外廓尺寸 |
重量 |
|
S(標準精度) |
P(高精度) |
|
X×Y×Z |
MPEE (μm)
|
MPEP (μm) |
MPEE (μm) |
MPEP (μm) |
|
NCG203015 |
2000×3000×1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490×4770×4370 |
9800 |
|
NCG204015 |
2000×4000×1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490×5770×4370 |
10700 |
|
NCG205015 |
2000×5000×1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490×6770×4370 |
13490 |
|
NCG20XX15 |
2000× XX ×1500 |
5+5L/1000起 |
5起 |
3.5+4L/1000起 |
4起 |
3490× XX ×4370 |
XX |
|
NCG253015 |
2500×3000×1500 |
8+8L/1000 |
8 |
5+5L/1000 |
6 |
3990×4770×4370 |
9870 |
|
NCG254015 |
2500×4000×1500 |
8+8L/1000 |
8 |
5+5L/1000 |
6 |
3990×5770×4370 |
10800 |
|
NCG255015 |
2500×5000×1500 |
8+8L/1000 |
8 |
5+5L/1000 |
6 |
3990×6770×4370 |
13560 |
|
NCG25XX15 |
2500× XX ×1500 |
8+9L/1000起 |
8起 |
5+5L/1000起 |
6起 |
3990× XX ×4370 |
XX |
|
NCG203020 |
2000×3000×2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490×4770×5370 |
9810 |
|
NCG204020 |
2000×4000×2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490×5770×5370 |
11300 |
|
NCG205020 |
2000×5000×2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490×6770×5370 |
14650 |
|
NCG20XX20 |
2000× XX ×2000 |
6+7L/1000起 |
7起 |
5+5L/1000起 |
6起 |
3490× XX ×5370 |
XX |
|
NCG255018 |
2500×5000×1800 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990×6770×4970 |
14200 |
|
NCG256018 |
2500×6000×1800 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990×7770×4970 |
15400 |
|
NCG253020 |
2500×3000×2000 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990×4770×5370 |
10600 |
|
NCG254020 |
2500×4000×2000 |
10+10L/1000 |
12 |
6+6L/1000 |
7 |
3990×5770×5370 |
11300 |
|
NCG255020 |
2500×5000×2000 |
10+10L/1000 |
12 |
6+6L/1000 |
7 |
3990×6770×5370 |
14750 |
|
NCG25XX20 |
2500× XX ×2000 |
10+12L/1000起 |
12起 |
6+6L/1000起 |
7起 |
3990× XX ×5370 |
XX |
|
NCG306020 |
3000×6000×2000 |
12+12L/1000 |
12 |
8+8L/1000 |
8 |
4990×7770×5370 |
16200 |
|
NCG30XX20 |
3000× XX ×2000 |
12+12L/1000起 |
12起 |
8+8L/1000起 |
8起 |
4990× XX ×5370 |
XX |
環境要求：
-
標準環境溫度：18 - 22℃
-
環境溫度變化：1℃/h - 2℃/24h
-
溫度梯度：1℃/m
-
相對濕度：55% - 65%
供氣要求：
-
空氣壓力：0.4 - 0.5Mpa
-
空氣流量：150NL/min
-
過濾精度：0.3μm
電源要求：
?
雷頓高精度自動三坐標Metroking系列

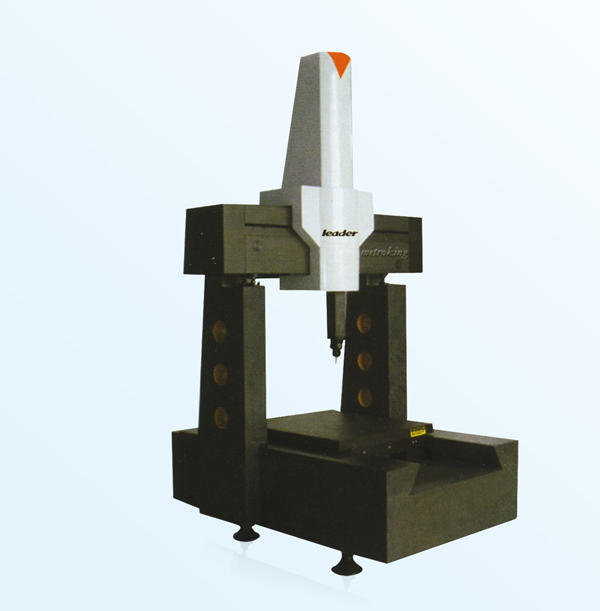

超高精密自動三坐標測量機技術之集大成者M(jìn)etroking系列
采用全花崗巖結構、有限元分析、固定龍門式設計從而使測量機整體保持了高穩定性與高可靠性。
三軸均采用先進的柔性鋼絲同步齒型帶傳動，整機運動無任何噪音、定位快速準確、不打滑、長壽命。
采用世界名牌大功率電機及伺服驅動器，大大改善運動控制特性，測量機加速、制動、運行更快速平穩。
整機穩定可靠，全花崗巖構件使測量機獲得極長使用壽命和非常高的投資回報率。
集合多年高精度測量機研發與生產經驗，經過各行業不同的應用驗證，其無與倫比的精度穩定性堪稱高精度三坐標測量機的典范，可滿足精密零部件檢測與高精度曲面掃描、計量室以及標準檢具的檢定。
采用進口氣動系統，Z軸氣動平衡，可靠、平穩提高定位精度，三級精密過濾系統，超高過濾精度，確保導軌長壽命，進口高柔性拖鏈、電纜保證電氣系統的長壽命。
全花崗巖橫梁、整體基座、立柱工作臺、Z軸形成整機全封閉框架結構，具有高穩定性、不易變形、熱穩定性高等特點。
Y軸采用高精度整體雙燕尾導軌、三軸均為中心驅動、高分辨率光柵尺中心安裝使各軸運動的俯仰、偏擺得到最大限度抑制，且產生最小的阿貝誤差。
可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LS系列激光線掃描測頭、高精度激光點掃描測頭、LV系列高分辨率CCD數字光學影像測頭實現高精度復雜曲面高速掃描（逆向工程）、微小尺寸高精度非接觸測量等任務。

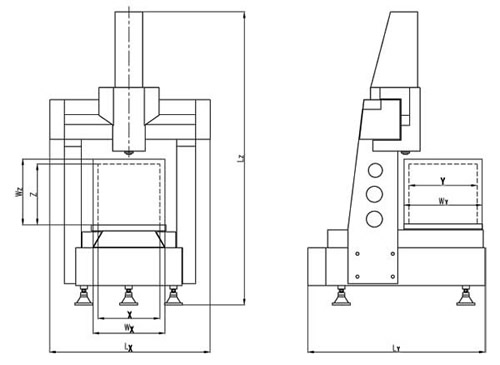

Metroking系列三坐標測量機性能指標
|
型號
|
行程范圍
|
精度指標 |
主機外廓尺寸
|
允許工件尺寸 |
|
X×Y×Z |
MPEE (μm)
|
MPEP (μm) |
Lx×Ly×Lz |
Wx×Wy×Wz |
|
NCF553
|
500×500×300
|
1.1+L/400 |
1.4 |
1600×1400×2550
|
600×600×400 |
|
NCF564
|
500×600×400
|
1.2+L/400 |
1.5 |
1600×1600×2750
|
600×700×500 |
|
NCF574 |
500×700×400 |
1.2+L/400 |
1.5 |
1600×1800×2750 |
600×800×500 |
|
NCF584 |
500×800×400 |
1.2+L/400 |
1.5 |
1600×2000×2750 |
600×900×500 |
|
NCF565 |
500×600×500 |
1.2+L/400 |
1.5 |
1600×1600×2950 |
600×700×600 |
|
NCF575 |
500×700×500 |
1.2+L/400 |
1.5 |
1600×1800×2950 |
600×800×600 |
|
NCF585 |
500×800×500 |
1.2+L/400 |
1.5 |
1600×2000×2950 |
600×900×600 |
|
NCF686 |
600×800×600 |
1.2+L/400 |
1.5 |
1700×2000×3150 |
700×900×700 |
|
NCF6106 |
600×1000×600 |
1.2+L/350 |
1.5 |
1700×2400×3150 |
700×1100×700 |
|
NCF8106 |
800×1000×600 |
1.2+L/350 |
1.5 |
1900×2400×3150 |
900×1100×700 |
|
NCF10126 |
1000×1200×600 |
1.5+L/350 |
1.8 |
2100×2800×3150 |
1100×1300×700 |
|
NCF12156 |
1200×1500×600 |
1.5+L/350 |
1.8 |
2300×3400×3150 |
1300×1600×700 |
|
NCF10128 |
1000×1200×800 |
1.5+L/350 |
1.8 |
2100×2800×3350 |
1100×1300×900 |
|
NCF10158 |
1000×1500×800 |
1.8+L/350 |
1.9 |
2100×3400×3350 |
1100×1600×900 |
|
NCF12158
|
1200×1500×800
|
1.8+L/350 |
1.9 |
2300×3400×3350
|
1300×1600×900 |
環境要求：
-
標準環境溫度：18 - 22℃
-
環境溫度變化：1℃/h - 2℃/24h
-
溫度梯度：1℃/m
-
相對濕度：55% - 65%
供氣要求：
-
空氣壓力：0.4 - 0.5Mpa
-
空氣流量：150NL/min
-
過濾精度：0.3μm
電源要求：
?

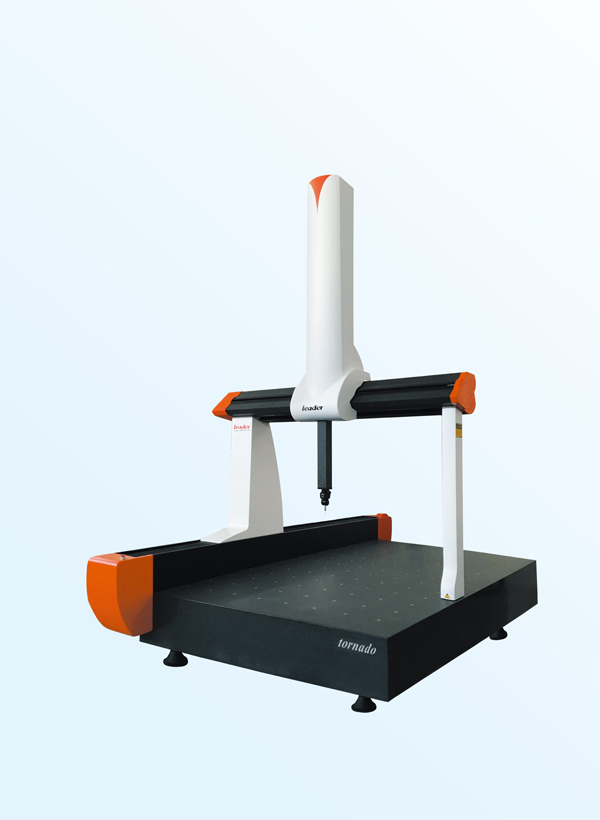

雷頓三坐標Tornado系列
